产品应用
室内的综合布线
数据中心
产品标准
满足 YD/T 1258.4、ICEA-596、GR-409、IEC 60794-2-20/21 等标准; PVC 分别通过 UL OFNR、OFNP 认证的产品; LSZH 产品选用不同材料，可以满足 IEC60332-1 或 IEC60332-3C。
产品特点
• 采用着色光纤，集成度高
• 芳纶加强元件，使光缆有优异的抗拉性能
• 外护材料耐腐蚀，防水，防紫外，阻燃，环保等优点

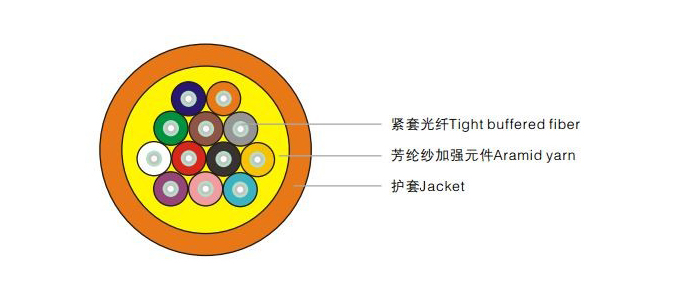

结构参数
光缆型号 | 光缆直径 （mm） | 光缆参考重量 （kg/km） | 允许拉伸力 长期/短期 （N） | 弯曲半径 动态/静态 （mm） | |
|---|---|---|---|---|---|
PVC护套 | LSZH护套 | ||||
MFC-X-XX-12Xn | 3.0±0.2 | 4.8 | 6.3 | 30/100 | 20D/10D |
MFC-X-XX-24Xn | 3.8±0.2 | 6.5 | 8.0 | 50/150 | 20D/10D |
光学特性
光纤类型 | 衰减 | 满注入带宽 | 有效模式 带宽 | 10G以太网链 路长度 | 最小弯曲半径 | |||
|---|---|---|---|---|---|---|---|---|
条件 | 1310/1550nm | 850/1300nm | 850/1300nm | 850nm | 850nm | / | ||
典型值 | 最大值 | 典型值 | 最大值 | |||||
单位 | dB/km | dB/km | dB/km | dB/km | MHZ.km | MHZ.km | m | mm |
G657A1 | 0.36/0.22 | 0.5/0.4 | --- | --- | --- | --- | --- | 10 |
G657A2 | 0.36/0.22 | 0.5/0.4 | --- | --- | --- | --- | --- | 7.5 |
50/125 | --- | --- | 3.0/1.0 | 3.5/1.5 | ≥500/500 | --- | --- | 30 |
62.5/125 | --- | --- | 3.0/1.0 | 3.5/1.5 | ≥200/500 | --- | --- | 30 |
OM3 | --- | --- | 3.0/1.0 | 3.5/1.5 | ≥1500/500 | ≥2000 | ≤300 | 30 |
OM4 | --- | --- | 3.0/1.0 | 3.5/1.5 | ≥3500/500 | ≥4700 | ≤550 | 30 |
BI-OM3 | --- | --- | 3.0/1.0 | 3.5/1.5 | ≥1500/500 | ≥2000 | ≤300 | 7.5 |
BI-OM4 | --- | --- | 3.0/1.0 | 3.5/1.5 | ≥3500/500 | ≥4700 | ≤550 | 7.5 |
运输/储存/使用温度：-20℃~+60℃，安装温度：-5℃~+50℃。
