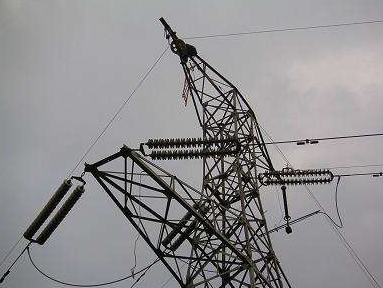

OPGW光缆的设计要点

（1）光缆的电气及机械性能应与所取代的地线相关参数接近，弧垂基本一致；
（2）OPGW光缆应采用专用金具；
（3）330kV及以下线路OPGW光缆的挂线金具均需通过引流线进行可靠接地；变电站龙门架引下OPGW应采用两点接地方式，一般在塔顶、接头盒处或余缆架处接地；
（4）OPGW光缆的引下夹具应沿铁塔构件内侧引下，引下线宜每隔1.5~2m安装一个卡具，引下部分在弯曲处的弯曲半径不应小于光缆弯曲半径的允许值；
（5）光缆接头盒的安装位置应便于安装和维护，距离地面高度应不小于5m(为防止被盗，应尽量安装于铁塔第一个横担的下方)，OPGW光缆接头盒应用连接件直接固定在耐张铁塔内侧，安装在铁塔的第一级平台上方；站内龙门架线路终端接头盒高度宜为1.5~2m；OPGW光缆宜采用帽式金属外壳接头盒；
（6）应在接头盒相应高度附近设置余缆架，其最小盘绕直径应不小于导引光缆的允许弯曲半径，余缆与余缆架的捆绑点不应少于4处，余缆和余缆架应接触良好；

（7）由于光缆采用地面熔接，故光缆在两端耐张塔处均必须留有足够的余线，余线长度不得小于耐张塔全高加15m；
（8）OPGW的短路电流持续时间，经参考相关资料，建议：500kV线路取0.25S、220及110kV线路取0.30S；
（9）为避免将雷电流直接由OPGW引入通信设备机房，导引光缆（指变电站架构柱光缆终端盒至通信机房段的光缆）宜采用全非金属/阻燃/防动物啮咬型管道光缆（35kV线路OPGW到终端杆塔止；110kV及以上OPGW到门架止）；
（10）OPGW光缆外层线股110kV及以下线路应选取单丝直径2.8mm及以上的铝包钢线；220kV及以上线路应选取单丝直径3.0mm及以上的铝包钢线，并严格控制施工工艺；
（11）OPGW在引下及接头盒处有弯曲，为防止OPGW损坏，弯曲半径一般参照厂家资料，在无厂家资料时，施工时其弯曲半径不得小于光缆直径的15~20倍;
（12）用于中重冰区的OPGW光缆应考虑覆冰条件下实施直流融冰的技术要求；
（13）考虑到施工等因素，OPGW光缆配盘盘长一般不超过5km。
